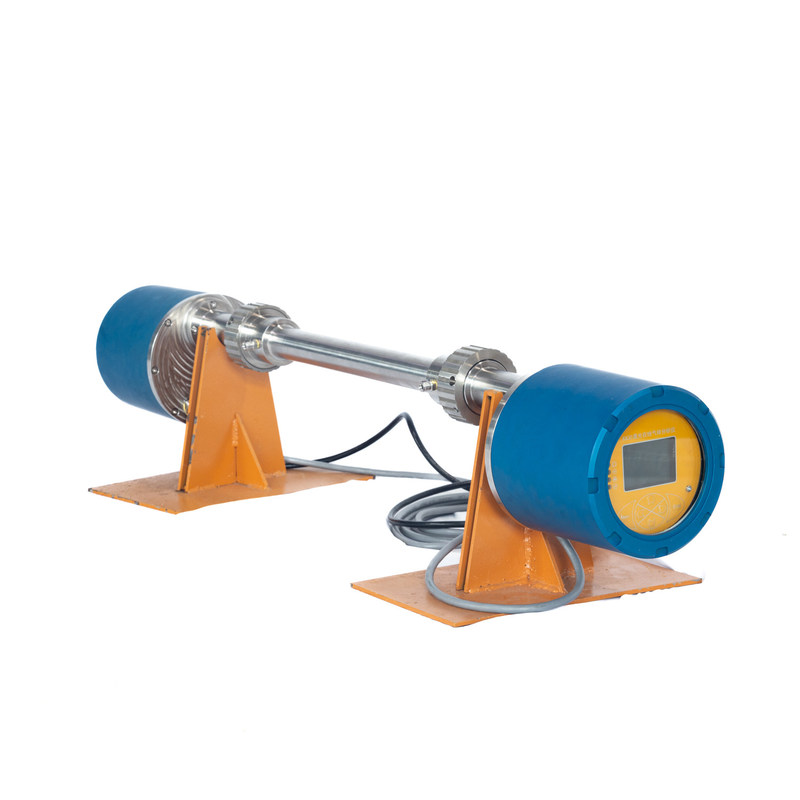

TDLAS Exdiict6 regulowany podczerwony analizator gazu IP66 z instalacją in situ
IP66 Infraczerwony analizator gazu
,Exdiict6 podczerwony analizator gazu
,Czujnik gazu TDL Exdiict6
Technologia Tdlas Zintegrowany analizator gazu laserowego dla środowiska o wysokiej korozji
Opis produktu
Serial analizatora gazu laserowego KF opracowany w celu analizy przemysłowej on-line, monitorowania środowiska.
Istnieje wiele rodzajów analizatora gazu laserowego serii KF, w tym sonda in situ, typ by-pass, wielokanałowy i dyskowy itp.można przeanalizowaćAnaliza stężenia gazów docelowych obejmuje analizę makro i mikro.
![]()
![]()
![]()
Cechy
1Przyjmowanie technologii TDLAS, analizy gazu in situ online
2. podwójna konstrukcja sondy, bez czyszczenia ciśnienia dodatniego, bez dodatkowej jednostki przetwarzania danych, prosta kompaktowa struktura, wysoka niezawodność
3. wykorzystanie laserów o dużej mocy, brak sprzężenia włókna, warunki pracy przeciw haśowi (takie jak nadmierne stany pyłu)
4. Używając opatentowanej technologii dostosowania ścieżki światła, łatwy do instalacji na miejscu
Specyfikacje techniczne
| Zasada pomiaru | Spektroskopia absorpcyjna laserowa (TDLAS) | |
| Dane techniczne | błąd linearności | ≤ ± 1% F.S. |
| Przeciąg przemieszczenia | ≤ ± 1% F.S./6 miesięcy | |
| Powtarzalność | ≤ 1% | |
| okres kalibracji | ≤ 1 czas/6 miesiąc | |
| Stopień odporny na wybuchy | ExdIICT6 Gb | |
| Poziomy ochrony | IP66 | |
| Czas reakcji | Czas rozgrzewania | ≤ 15 min |
| Czas reakcji ((T90) | ≤ 8 ~ 10 s | |
| Sygnały interfejsu | Wydatki analogowe | Wprowadzenie sygnału 4-20mA z 2 przewodami ((Izolowane, maksymalne obciążenie 750Ω) |
| Wejścia analogowe | Wprowadzanie 4-20mA dwukierunkowe ((kompensacja ciśnienia i temperatury) | |
| wyjścia cyfrowe | RS485/RS232/GPRS | |
| Wyjście przekaźnika | 3-przewodowe przekaźniki ((24V,1A) | |
| Warunki eksploatacji | Temperatura otoczenia | -30oC~+60oC |
| Dźwięk gazu | 0.3~0.8MPa Przemysłowy wlot azotu i oczyszczanie gazy instrumentów itp. |
|
| Władza | 220VAC, moc zależy od konkretnej konfiguracji | |
| Instalacja | Sposób instalacji | Sonda pobierania próbek jest zamontowana w układzie dymu/rury jest zainstalowany w pobliżu |
Główna linia procesowa
![]()
Granice wykrywania gazu
| Rodzaj gazu wykrywającego | Limit wykrywania | Zakres wykrywania |
| O2 | 00,01 Vol. | (0-1) % objętości, (0-100) % objętości |
| CO2 | 10 ppm | (0-1000) ppm, ((0-100) % obj. |
| H2S | 20 ppm | (0-2000) ppm, (0-100) %Vol. |
| HCl | 00,1 ppm | (0-50) ppm, ((0-100) %Vol. |
| NH3 | 00,1 ppm | (0-10) ppm, (0-100) %Vol. |
| C2H2 | 00,1 ppm | (0-10) ppm, (0-100) %Vol. |
| CO | 10 ppm | (0-1000) ppm, (0-100) % obj. |
| H2O | 00,3 ppm | (0-50) ppm, (0-100) % obj. |
| HF | 00,02 ppm | (0-5) ppm, (0-10000) ppm |
| 00,3 ppm | (0-30) ppm, (0-1) % obj. | |
| CH4 | 00,4 ppm | (0-40) ppm, (0-100) %Vol. |
| C2H4 | 00,6 ppm | (0-60) ppm, (0-100) % obj. |
Uwaga1:warunki badania dla ścieżki optycznej 1 m, ciśnienia gazu 1 bar, temperatury gazu 300 K
Uwaga2:Przez zwiększenie drogi optycznej, proporcjonalnie niższa granica wykrywania
